カーブコンベヤ
搬送ラインシステムを最小限のスペースで効率よく利用でき、搬送物はカーブ面上をスムーズにしかも正確に自由な角度の方向変換するためのベルトカーブコンベヤです。
MC-0 小物搬送に最適なマイクロカーブコンベヤ
■表示例
■特長
●小物商品の搬送ラインに最適です。
●曲率半径が小さく、非常にコンパクトな設計を採用しています。
●衛生的で、食品の直載り搬送が可能です。
●渡りローラ・ギャッププレートが不要です。
●低騒音・低振動を実現しました。
●低速から高速まで、広い速度範囲で使用可能です。
■仕様
本体 |
カーブ角度α(度) | 90 |
||
| 内側半径Ri(㎜) | 180 |
150 |
100 |
|
| ベルト有効幅Ｎ(㎜) | 70 |
100 |
150 |
|
| 中央半径Rm(㎜) | 215 |
200 |
175 |
|
| 機高Ｈ(㎜) | 240～250±20 |
|||
| 搬送用ベルト | ニッタ NLG 1プライ カーブベルト一覧よりお選び下さい。 |
|||
| 本体塗装色 | シルバーメタリック |
|||
性能 |
最大搬送重量 | 29.4Ｎ/台 |
||
| ベルト中央速度(m/min) | A：1～17、B：5～20m/min変速 ※1 |
|||
| 使用環境 | 0℃～40℃の屋内とし 直射日光・粉塵・水・薬品は避けて下さい。 |
|||
原動機 |
モータ | 電源 単相100V ※2 |
||
※2 単相200Vはオプションとなります。
MC-I 高速運転・特殊角度対応のミニカーブコンベヤ

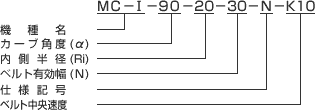

■表示例
■特長
●プーリ径が小さく、小物の渡りがスムーズにできます。
●曲率半径が小さく、本体は薄型コンパクトボディを採用。
●低騒音・低振動を実現しました。
●搬送能力が大きく、中～軽量物に幅広く対応できます。
●ベルトの耐久性に優れ、保守管理の手間もかかりません。
●ベルトの取り付け、取り外しが簡単です。
■仕様
本体 |
カーブ角度α(度) | 45・90・180 |
|||
| 内側半径Ri(㎜) | 200 |
||||
| ベルト有効幅Ｎ(㎜) | 200 |
300 |
400 |
500 |
|
| 中央半径Rm(㎜) | 300 |
350 |
400 |
450 |
|
| 本体塗装色 | シルバーメタリック（脚部はメッキ） |
||||
| 機高Ｈ(㎜) | 500～1100±30 |
||||
| 搬送用ベルト | ニッタ NLG 1プライ カーブベルト一覧よりお選び下さい（注） |
||||
性能 |
最大搬送重量 | 147N/台 |
|||
| 使用環境 | 0℃～40℃の屋内とし、 直射日光・粉塵・水・薬液は避けて下さい。 |
||||
| ベルト中央速度(m/min) | MAX50m/min |
||||
原動機 |
モータ | 電源 三相200V 0.1kw・0.2kw |
|||
MC-II コンパクトで経済的なベルトカーブコンベヤ
■表示例
■特長
●プーリ径が小さく、小物の渡りがスムーズにできます。
●曲率半径が小さく、本体はコンパクトです。
●安価で経済性に優れています。
●低騒音・低振動を実現しました。
●ベルトの耐久性に優れ、保守管理が容易です。
●ベルトの取り付け、取り外しが簡単です。
■仕様
本体 |
カーブ角度α(度) | 45・90・180 |
|||
| 内側半径Ri(㎜) | 300 |
||||
| ベルト有効幅Ｎ(㎜) | 300 |
400 |
500 |
600 |
|
| 中央半径Rm(㎜) | 450 |
500 |
550 |
600 |
|
| 機高Ｈ(㎜) | 500～1100±30 |
||||
| 搬送用ベルト | ニッタ NLG 2プライ カーブベルト一覧へ |
||||
| 本体塗装色 | ホワイト（脚部はメッキ） |
||||
性能 |
最大搬送重量 | 196N/台 |
|||
| ベルト中央速度(m/min) | MAX40（定速） |
||||
| 使用環境 | 0℃～40℃の屋内。直射日光・粉塵・薬液は避けて下さい。 |
||||
原動機 |
モータ | 電源 三相200V 0.2kw |
|||
EC-I 正逆運転が可能なミニカーブコンベヤ

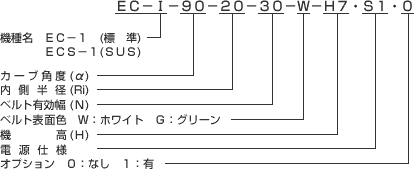

■表示例
■特長
●業界初、正逆運転が可能です。
●小物搬送に適した小径ローラ（φ21）を採用しました。
●ベルトは衛生的な抗菌・防カビ仕様
●軽量で経済的
●ベルトの脱着は工具不要のワンタッチ
■仕様
本体 |
カーブ角度α(度) | 90 |
|||
| 内側半径Ri(㎜) | 200 |
||||
| ベルト有効幅Ｎ(㎜) | 200 |
300 |
400 |
500 |
|
| 中央半径Rm(㎜) | 300 |
350 |
400 |
450 |
|
| 標準機高Ｈ(㎜) | H7：600～799 H9：800～999 |
||||
| 搬送用ベルト | ニッタ NLG 1プライ カーブベルト一覧へ |
||||
| 本体塗装色 | シルバーメタリック（指定色対応不可） ECS（SUS） |
||||
性能 |
最大積載重量 | 98N/台 |
|||
| ベルト中央速度(m/min) | 5～30m/min（インバータ） |
||||
| 使用環境 | 0℃～40℃の屋内とし、直射日光・粉塵・水・薬液は避けて下さい。 |
||||
原動機 |
モータ | 電源 S1：単相100V、S2：単相200V、S3：三相200V 0.09kw |
|||
ECＷ-I 水洗いが可能なミニカーブコンベヤ

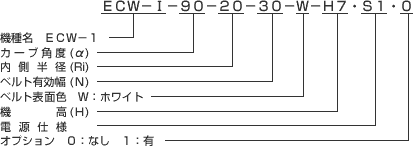

■表示例
■特長
●水洗い可能。水に影響されない機構
●業界初、正逆運転が可能です。
●小物搬送に適した小径ローラ（φ21）を採用しました。
●ベルトは衛生的な抗菌・防カビ仕様
●軽量で低価格を実現しました。
●ベルトの脱着は工具不要のワンタッチ
■仕様
本体 |
カーブ角度α(度) | 90 |
|||
| 内側半径Ri(㎜) | 200 |
||||
| ベルト有効幅Ｎ(㎜) | 200 |
300 |
400 |
500 |
|
| 中央半径Rm(㎜) | 300 |
350 |
400 |
450 |
|
| 標準機高Ｈ(㎜) | H7：600～799 H9：800～999 |
||||
| 搬送用ベルト | ニッタ NLG 1プライ WEUT-10AK |
||||
| 本体塗装色 | シルバー |
||||
性能 |
最大積載重量 | 49N/台 |
|||
| ベルト中央速度(m/min) | 5～30m/min（インバータ） |
||||
| 使用環境 | 0℃～40℃の屋内とし、直射日光・粉塵・水・薬液は避けて下さい。 |
||||
原動機 |
モータ | 電源 S1：単相100V、S2：単相200V、S3：三相200V 0.09kw |
|||
FC-I 広範囲の搬送物・搬送角度が得られるベルトカーブコンベヤ
■表示例
■特長
●ベルトおよび回転物の騒音・振動が少ない。
●小さい品物から大きな重量物まで搬送が可能。
●速い速度の搬送ができます。
●ベルトは耐久性に優れ、その他部品の保守管理の手間もかかりません。
●30°～180°までの自由な角度の方向転換を正確でスムーズに行います。
●用途に合わせてカーブベルトは自由に選択できます。
■仕様
本 体 |
カーブ角度 α(度) |
90 |
45･90･180 |
|||||||
| 内側半径 Ri(㎜) |
400 |
600 |
600 |
600 |
600 |
900 |
900 |
900 |
900 |
|
| ベルト有効幅 Ｎ(㎜) |
400 |
400 |
500 |
600 |
800 |
600 |
800 |
1000 |
1200 |
|
| 中央半径 Rm(㎜) |
600 |
800 |
850 |
900 |
1000 |
1200 |
1300 |
1400 |
1500 |
|
| 機高 Ｈ(㎜) |
500～1100±30 |
|||||||||
| 搬送用ベルト | ニッタ NLG 2プライ カーブベルト一覧よりお選び下さい。 |
|||||||||
| 本体塗装色 | ホワイト（脚部メッキ） |
|||||||||
性 能 |
最大搬送重量 | 245 |
343 |
392 |
441 |
539 |
588 |
686 |
784 |
882 |
| ベルト中央速度 (m/min) |
MAX80m/min（定速） |
|||||||||
| 使用環境 | 0℃～40℃の屋内。直射日光・粉塵・水・薬液は避けて下さい。 |
|||||||||
原 動 機 |
モータ | 電源 三相200V 0.1kw～ |
||||||||
AC-I 正確な駆動で小物搬送が可能なメッサーカーブコンベヤ
■表示例
■特長
●小物商品の搬送ラインに最適です。
●渡りローラ・ギャッププレートが不要です。
●300～1400mmまでの広幅搬送に対応できます。
●ベルトは衛生的な抗菌・防カビ仕様です。
●オプションでナイフエッジ(3R)対応可能です。
■仕様
本体 |
カーブ角度α(度) | 90･180 |
|||||||
| 内側半径Ri(㎜) | 150 |
200 |
280 |
300 |
400 |
550 |
600 |
400 |
|
| ベルト有効幅Ｎ(㎜) | 300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1400 |
|
| 中央半径Rm(㎜) | 300 |
400 |
530 |
600 |
800 |
1050 |
1200 |
1100 |
|
| 機高Ｈ(㎜) | 500～1100±30 |
||||||||
| 搬送用ベルト | ニッタ NLG 1プライ |
||||||||
| 本体塗装色 | ホワイト |
||||||||
性能 |
最大搬送重量 | 98N/台(分散荷重) |
196N/台(分散荷重) |
||||||
| ベルト外周速度(m/min) | 標準仕様：MAX45（定速） 3Rナイフエッジ仕様：MAX30（定速） |
||||||||
| 使用環境 | 0℃～40℃の屋内とし、直射日光・粉塵・水・薬液は避けて下さい。 |
||||||||
原動機 |
モータ | 電源 三相 200V 0.2～0.75kw |
電源 三相 200V 0.75kw |
||||||
スパイラルコンベヤ
搬送物を螺旋状に方向変換しながら低速から高速まで広い速度範囲でアップ・ダウンさせる省スペース、省エネルギーのベルトコンベヤです。
SC-I スパイラルカーブコンベヤ
■表示例
■特長
●螺旋状に搬送する為、大きなスペースがいりません。
●走行時の騒音が小さいコンベヤです。
●動力損失が少ないので、電力の節減ができます。
●低速から高速まで、広い速度範囲で使用できます。
●ベルトの耐久性に優れ、その他部品の保守管理の手間がかかりません。
●当社のカーブコンベヤ・ダコレスコンベヤとの組み合わせで狭いスペースを有効に利用できます。
■仕様
本体 |
カーブ角度α(度) | 90 |
180 |
||
| 内側半径Ri(㎜) | 900 |
||||
| ベルト有効幅Ｎ(㎜) | 400 |
600 |
400 |
600 |
|
| 揚程Ｈ(㎜) | 450 |
450 |
600 |
600 |
|
| 中央半径Rm(㎜) | 1100 |
1200 |
1100 |
1200 |
|
| ベルト中央部の傾斜角度 | 15 |
10 |
|||
| 搬送用ベルト | ニッタ NLG 2プライ カーブベルト一覧よりお選び下さい。 |
||||
| 本体塗装色 | ホワイト | ||||
性能 |
最大搬送重量 | 上り245Ｎ/台 下り490Ｎ/台 | 上り294Ｎ/台 下り588Ｎ/台 | ||
| ベルト中央速度(m/min) | MAX80（定速） | ||||
| 使用環境 | 0℃～40℃の屋内。直射日光・粉塵・水・薬液は避けて下さい。 | ||||
原動機 |
モータ | 電源 三相200V 0.4kw～1.5kw | |||
ダコレスコンベヤ
搬送物を水平から傾斜、傾斜から水平へ一本のベルトでスムーズに搬送できます。
またベルトはホルダーで保持されているため蛇行や片寄り調整に手間がかかりません。
DC-I・II
■表示例
■特長
DC-I・II
●ベルトの蛇行や片寄りがゼロ、調整不要のコンベヤです。
●水平・傾斜・搬送を一本のベルトでスムースに搬送することができます。
●正逆運転を行っても蛇行調整は不要です。
●ベルトの耐久性に優れ、その他部品の保守管理の手間がかかりません。
●当社のカーブコンベヤ・スパイラルコンベヤとの組み合わせで狭いスペースを有効に利用できます。
DC-II
●ミニダコレスコンベヤです
●最小プーリ径φ50、傾斜角18°以内で上げ下げできます。
■仕様
本体 |
機種名 | DC-Ⅰ |
DC-Ⅱ |
| ベルト有効幅Ｎ(㎜) | 200～4500 |
100～600 |
|
| 機長Ｎ(㎜) | 1000～6000 |
1000～6000 |
|
| 搬送用ベルト | ニッタ NLG 2プライ |
ニッタ NLG 1プライ |
|
性能 |
最大搬送重量 | 1960N/台 |
196N/台 |
| ベルト速度(m/min) | MAX120（定速） |
MAX50（定速） |
|
| 使用環境 | -20℃～40℃の屋内。直射日光・粉塵・水・薬液は避けて下さい。 |
||
原動機 |
モータ | 電源 三相200V 0.1～2.2kw |
|
ジャンクションコンベヤ
高速物流システムの中枢として、様々な荷姿にフレキシブルな対応。
搬送ラインの合流・分岐部分に欠かすことのできないもので、物流業界の広いニーズにお答えします。
JC-I

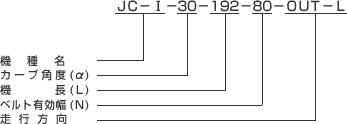

■表示例
■特長
●乗り継ぎ角度30°、45°を実現しました。
●高速搬送ラインに最適。しかも低騒音を実現しました。
●搬送物の形状・大小を問わず、確実でスムーズな合流・分岐を可能にしました。
●シンプルな搬送ラインの組み合わせを可能にしました。
●搬送物の荷傷みの心配がありません。
●耐久性に優れた樹脂ベルトの採用で、メンテナンスの手間が省けます。
■仕様
本体 |
機種名 | JC-Ⅰ |
||||
| カーブ角度α(度) | 30・45 |
|||||
| 機長L(㎜) | 30：ベルト有効幅×2.4～3.0 45：ベルト有効幅×1.9～2.5 |
|||||
| ベルト有効幅Ｎ(㎜) | 600 |
700 |
800 |
900 |
1100 |
|
| 機幅Ｗ(㎜) | 800 |
900 |
1000 |
1100 |
1200 |
|
| 機長Ｈ(㎜) | 500～1100±30 |
|||||
| 搬送用ベルト | ニッタ(株)ニューライトグリップ 2プライ |
|||||
| 本体塗装色 | ホワイト |
|||||
性能 |
最大搬送重量 | 392N/台 |
||||
| ベルト速度(m/min) | MAX80（定速） |
|||||
| 使用環境 | 0℃～40℃の屋内。直射日光・粉塵・水・薬液は避けて下さい。 |
|||||
原動機 |
モータ | 電源 三相200V 0.75～2.2kw |
||||
※各種加工ベルトカーブコンベヤも取り扱っています
※本製品の仕様は、改良などにより予告なしに変更することがあります。
カーブベルト一覧表
ﾍﾞﾙﾄ ﾀｲﾌﾟ |
GUT-3AK |
LBEUT-10AK |
GUT-10AK |
WEUT-10AK |
GU-20AK |
WUT-20AK |
GUTW-10AK |
GUTW-20AK |
WUT-20DK |
写真 |
 |
 |
|
 |
|
|
 |
|
 |
心体 |
ﾎﾟﾘｴｽﾃﾙ 織布 |
ﾎﾟﾘｴｽﾃﾙ 織布 |
ﾎﾟﾘｴｽﾃﾙ 織布 |
ﾎﾟﾘｴｽﾃﾙ 織布 |
ﾎﾟﾘｴｽﾃﾙ 織布 |
ﾎﾟﾘｴｽﾃﾙ 織布 |
ﾎﾟﾘｴｽﾃﾙ 織布 |
ﾎﾟﾘｴｽﾃﾙ 織布 |
ﾎﾟﾘｴｽﾃﾙ 織布 |
プライ数 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
表面 |
ﾎﾟﾘｳﾚﾀﾝ |
耐湿熱 ﾎﾟﾘｳﾚﾀﾝ |
ﾎﾟﾘｳﾚﾀﾝ |
耐湿熱 ﾎﾟﾘｳﾚﾀﾝ |
ﾎﾟﾘｳﾚﾀﾝ |
ﾎﾟﾘｳﾚﾀﾝ |
ﾎﾟﾘｳﾚﾀﾝ |
ﾎﾟﾘｳﾚﾀﾝ 目付 |
ﾎﾟﾘｳﾚﾀﾝ 織布 |
温度 範囲 |
-20℃～80℃ |
-20℃～80℃ |
-20℃～80℃ |
-20℃～80℃ |
-20℃～80℃ |
-20℃～80℃ |
-20℃～80℃ |
-20℃～80℃ |
-20℃～80℃ |
用途 |
一般 |
食品 (抗菌防カビ) |
一般 |
食品 (抗菌防カビ) |
一般 |
食品 |
食品 |
高速 |
ｽﾍﾞﾘﾍﾞﾙﾄ |
機 種 名 |
|||||||||
MC-0 |
○ |
||||||||
MC-Ⅰ |
○ |
○ |
○ |
○ |
|||||
MC-Ⅱ |
○ |
○ |
○ |
○ |
|||||
EC-Ⅰ |
○ |
○ |
○ |
||||||
ECS-Ⅰ |
○ |
○ |
○ |
||||||
ECW-Ⅰ |
○ |
○ |
|||||||
FC-Ⅰ |
○ |
○ |
○ |
○ |
|||||
AC-Ⅰ |
○ |
○ |
○ |
||||||
ASR-I |
○ |
○ |
○ |
||||||
SC-Ⅰ |
○ |
○ |
○ |
○ |
|||||
